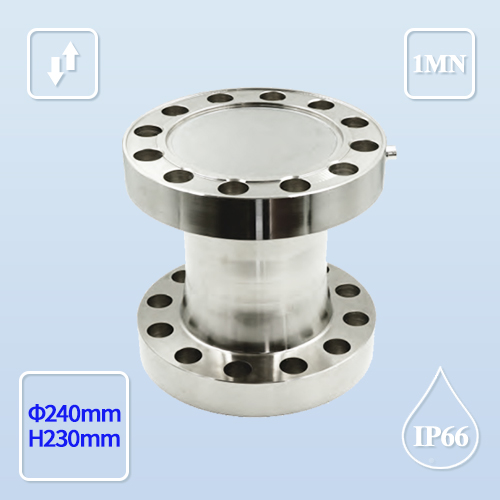

特点与用途/Features & Applications
双法兰结构拉压力传感器,便于安装固定
最大载荷可达10MN,适用于各种大力值拉压力测量应用
产品应用:适用于各种静动态拉压力测量，主要用于材料试验机及研发类试验、疲劳试验等;汽车，工程机械，轨道交通测试台等;配称重模块可用于料罐称重计量

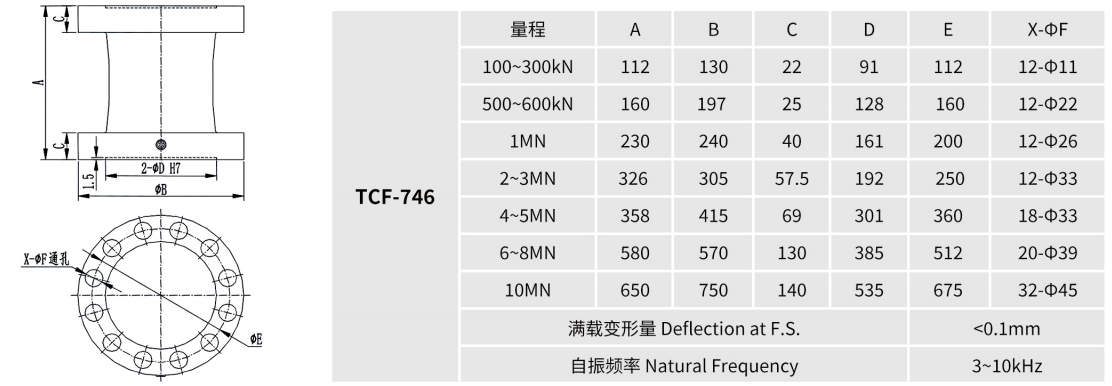

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 额定容量 | Capacity | 100/200/300/500/600kN,1/2/3/4/5/7.5/10MN |
| 输出灵敏度 | Rated output | 1.5±1%mV/V |
| 零点输出 | Zero balance | ±1%F.S |
| 非线性 | Non-linearity | 0.1%F.S. |
| 滞后 | Hysteresis | 0.1%F.S. |
| 重复性 | Repeatability | 0.1%F.S. |
| 蠕变(30min) | Creep(30min) | 0.05%F.S. |
| 温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
| 零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
| 输入电阻 | Input impedance | 780±20 |
| 输出电阻 | Output impedance | 700±10 |
| 绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
| 激励电压 | Recommended excitation | 5~15V |
| 最大激励电压 | Maximum excitation | 15V |
| 温度补偿范围 | Compensated temp range | -10~40℃ |
| 工作温度范围 | Operation temp range | -10~70℃ |
| 安全超载 | Safe overload | 150%F.S. |
| 极限超载 | Ultimate overload | 200%F.S. |
| 电缆线尺寸 | Cable size | φ5×6000mm |
| 防护等级 | IP Class | IP66 |
