博兰森B104 微型压力传感器
B104型微压力传感器是一款采用高精度电阻应变式原理传感器
标准的B104微型压力传感器具有非常坚固的结构，使用17-4不锈钢材料制成传感器本体，外径为12.7mm，高度为3.94mm,
电缆为1.2mmX4000mm长外径铁芙蓉线（具有，耐磨，耐高温等特性）
也因此该产品多数应用于工业、研发等领域的测量和控制及称重设备数据采集取样测试，
可根据客户的不同应用需求，提供各种不同的信号输出。是一款值得信赖的高精度微型压力传感器。
该产品采用金属箔应变技术， 而且博兰森工程师对各型微型负载压力传感器从设计上精打细磨提供其测量高精度。

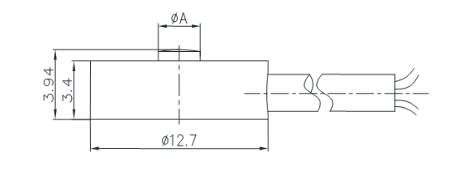

安装尺寸/Mounting Dimension
Capacity（N） | A |
50,100,200 | 2 |
300,500,1000 | 3 |
特点与用途/Features & Applications
高度低，变形量小，外形尺寸小
不锈钢材料、防护等级：IP67，可定制
可定制高温性能，用于注塑、挤压等制造工艺
汽车压装、自动化组装、3C产品测试、新能源产品组装、医疗检测、机器人领域，模具组装及其他工业测试、测量及控制系统
动态响应频率高
Low profile，small deflection and mini dimension
Made of stainless steel IP66 protection，Customizable
High temperature is customizable for injection molding, extrusion and other manufacturing process
Suitable for Automotive press fit, automated assembly, 3C products testing, new energy product assembly, medical testing, robotics, mold assembly and other industrial testing and control system
High dynamic response frequency
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 50,100,200,300,500,1000N |
输出灵敏度 | Rated output | 1.5±15%mV/V |
零点输出 | Zero balance | ±0.05 mV/V |
非线性 | Non-linearity | 0.50%F.S. |
滞后 | Hysteresis | 0.20%F.S. |
重复性 | Repeatability | 0.20%F.S. |
蠕变（30min） | Creep(30min) | 0.20%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 800~1100Ω |
输出电阻 | Output impedance | 800~1100Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5~12V |
最大激励电压 | Maximum excitation | 15V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | φ1.2×4000mm |
单件重量 | Weight approx. | 0.1kg |
材料 | Material | Stainless Steel（不锈钢） |
防护等级 | IP Class | IP67 |
受力方式/Load Direction
配线图/Wiring Code
