特点与用途/Features & Applications
数字式高速动态测力信号变送器，AD采集3960次/秒
高速模拟量输出，方式多种可选，标定后模拟量自动对应，基本无需二次调整
高抗干扰性，对于对讲机，伺服驱动器，变频器等外设有着一定的抗干扰能力
中英文双语可切换OLED显示，操作简捷
支持RS232与RS485口同时使用，支持MODBUS RTU协议，最大设备地址支持1-99
产品应用：
各种高速测力控制系统，例如:汽车行业对于油门踏板，加速踏板，刹车踏板寿命测试,试验机行业对产品的破坏力测试,使用本产品对接高速板卡,进行1000HZ以上 的采集，将得到更加真实的数值或者曲线
各种压装，金属粉末压铸，高速打磨，铆压压力监测等场合,结合PLC或PC的高速采集，对于压力保护,设备保护等可以起到保护作用

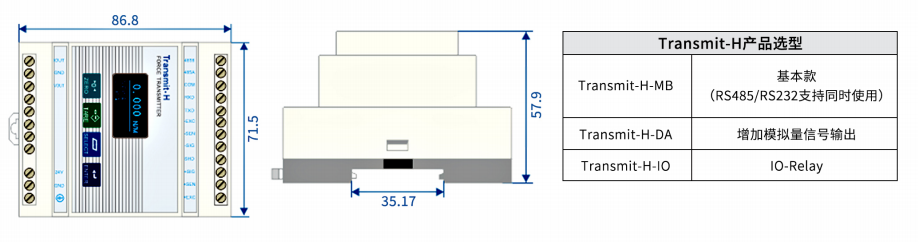

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| A/D更新速率A/D Conversion Rate | 单通道24位A/D转换模块，速度可达3960次/秒 |
| 传感器数量Input Load | 1~6个350Ω的传感器(灵敏度为2或3mV/V) |
传感器激励电压Load Cell Supply | 5VDC |
| 最小输入灵敏度Input Sensitivity | 0.6μV/d |
| 通讯接口Com.Port | 一个RS232,4800~115200波特率;一个RS485,4800~115200波特率 |
| 通讯协议Com.Protocol | 连续输出、MODBUS-RTU |
| 模拟量输出Analog Output | 模拟量输出Analog Output 0~5V、0~10V、-5V~+5V、-10V~+10V、0~20mA、4~20mA、0~24mA |
| 屏幕显示 Display | 蓝色低功耗的OLED显示屏，可显示四行汉字，分变率128X32 |
| 显示分辨率Display Resolution | 最大显示分度数为100000 |
| 内部分辨率Internal Resolution | 内部分辨率高达3000000点 |
| 供电电源Power Supply | +24VDC(±10%)，功率<3W |
| 功能按键Keyboard | 4个轻触薄膜功能按键 |
| 使用环境 Operation Temp Range | 温度:-10℃~40℃ (14F~104F);相对湿度10%~95%，不冷凝 |
| 尺寸 Dimensions (LXWXH) | 86.8mmx71.5mmx57.9mm |
| 外壳材料Housing Material | PE+ABS阻燃型塑料外壳，带显示屏和操作面板 |
| 安全保护IP Class | IP20 |
