特点与用途/Features & Applications

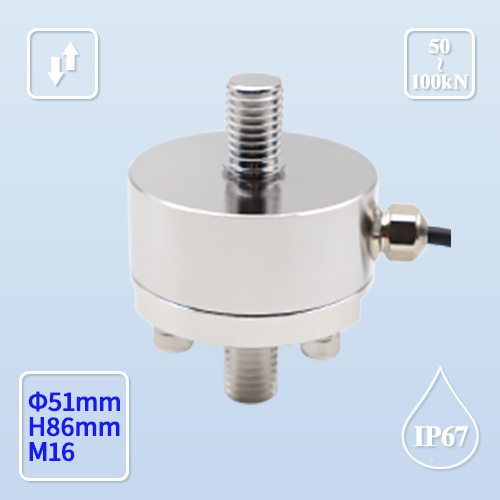

双侧外螺杆设计，微型尺寸，坚固耐用
17-4PH不锈钢材料，激光焊接，防护等级达IP68
固有频率高，可用于推拉力试验测量等
产品应用：螺杆式拉压力测量传感器适用于电器插拔力测试，各种操作手感度测试，恶劣环境下拉压力测量

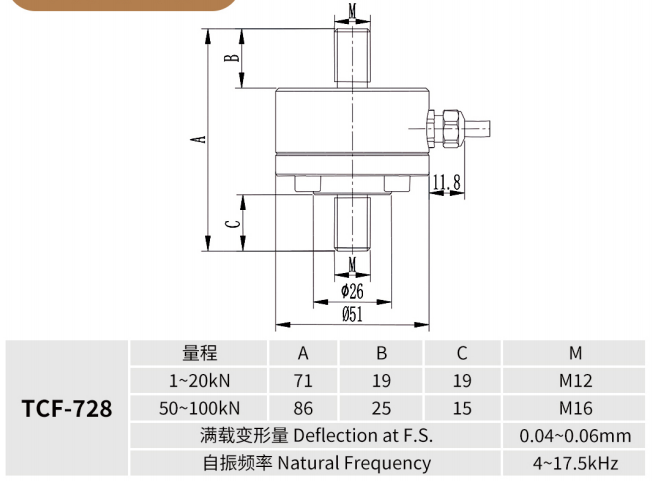

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 额定容量 | Capacity | 1/2/5/10/20/50/100kN |
| 输出灵敏度 | Rated output | 1.5±20%mV/V |
| 零点输出 | Zero balance | ±0.05mV/V |
| 非线性 | Non-linearity | 0.1%F.S. |
| 滞后 | Hysteresis | 0.1%F.S. |
| 重复性 | Repeatability | 0.05%F.S. |
| 蠕变(30min) | Creep(30min) | 0.5%F.S. |
| 温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
| 零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
| 输入电阻 | Input impedance | 780±20Ω/385±20 |
| 输出电阻 | Output impedance | 700±10Ω/350±10 |
| 绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
| 激励电压 | Recommended excitation | 5~15V |
| 最大激励电压 | Maximum excitation | 15V |
| 温度补偿范围 | Compensated temp range | -10~40℃ |
| 工作温度范围 | Operation temp range | -20~80℃ |
| 安全超载 | Safe overload | 150%F.S. |
| 极限超载 | Ultimate overload | 200%F.S. |
| 电缆线尺寸 | Cable size | φ4×4000mm |
| 防护等级 | IP Class | IP67/IP68 |
