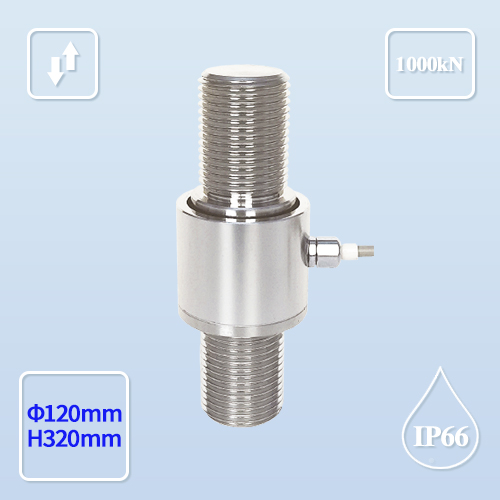

特点与用途/Features & Applications
双侧外螺纹设计，柱形结构
拉压双向设计，支持大力值测量至30MN
低形变量，高相应频率可拉压力同时测量
小尺寸、大载荷可用于推拉力试验设备，材料试验机，吊具秤等测量系统
产品应用:适用于上下螺杆一字式拉力应用，材料疲劳试验机等大力值拉压力测量

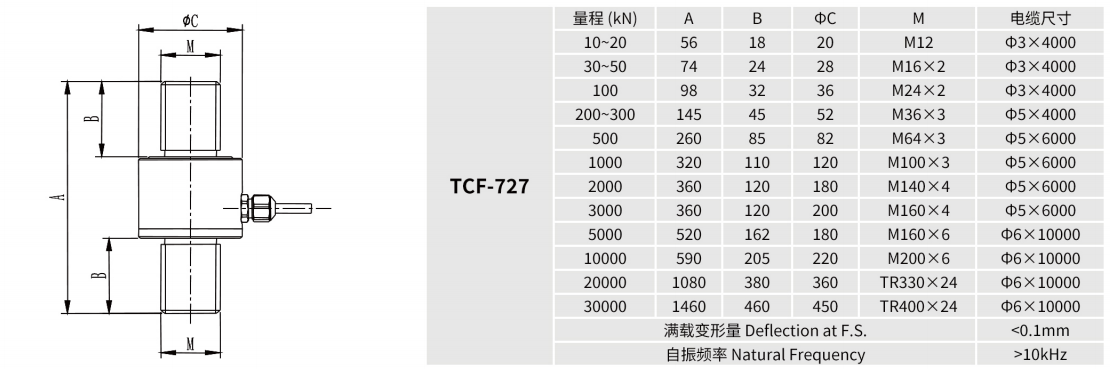

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 额定容量 | Capacity | 10/20/30/50/100/200/300/500/1000/2000/3000/5000/10000/20000/30000kN |
| 输出灵敏度 | Rated output | 1.5±10%mV/V |
| 零点输出 | Zero balance | ±0.05mV/V |
| 非线性 | Non-linearity | 0.1%F.S. |
| 滞后 | Hysteresis | 0.1%F.S. |
| 重复性 | Repeatability | 0.05%F.S. |
| 蠕变(30min) | Creep(30min) | 0.1%F.S. |
| 温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
| 零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
| 输入电阻 | Input impedance | 780±20Ω/385±20 |
| 输出电阻 | Output impedance | 700±10Ω/350±10 |
| 绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
| 激励电压 | Recommended excitation | 2~12V |
| 最大激励电压 | Maximum excitation | 12V |
| 温度补偿范围 | Compensated temp range | -10~40℃ |
| 工作温度范围 | Operation temp range | -20~70℃ |
| 安全超载 | Safe overload | 150%F.S. |
| 极限超载 | Ultimate overload | 200%F.S. |
| 电缆线尺寸 | Cable size | φ3×4000mm/φ5×6000/φ6×10000mm |
| 防护等级 | IP Class | IP66 |
