特点与用途/Features & Applications
上下平面式中空结构设计
高度低，便于安装，可定制大力值
不锈钢结构，密封防护设计可用于恶劣供应环境
用于汽车和制造业中夹紧力测试，螺栓紧固监测以及装配机中的压装监测的应用
产品应用:此款传感器主要应用于螺栓预紧力监测，中孔规格设计均与各螺纹规格适配

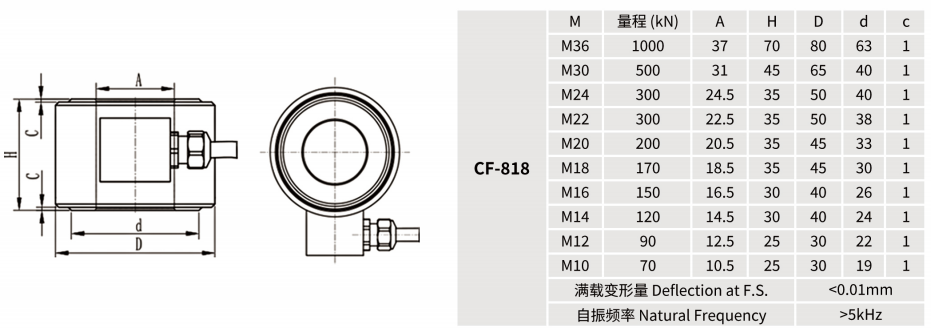

安装尺寸/Mounting Dimension
参数/Specifications 技术指标/Technique
| 额定容量 | Capacity | 70/120/170/300/500KN |
| 输出灵敏度 | Rated output | 2.0±10%mV/V |
| 零点输出 | Zero balance | ±0.05mV/V |
| 非线性 | Non-linearity | 0.5%F.S. |
| 滞后 | Hysteresis | 0.5%F.S. |
| 重复性 | Repeatability | 0.1%F.S. |
| 蠕变(30min) | Creep(30min) | 0.2%F.S. |
| 温度灵敏度漂移 | Temp.effect on output | 0.1%F.S./10℃ |
| 零点温度漂移 | Temp.effect on zero | 0.1%F.S./10℃ |
| 输入电阻 | Input impedance | 780±20Ω |
| 输出电阻 | Output impedance | 700±20Ω |
| 绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
| 激励电压 | Recommended excitation | 5~15V |
| 最大激励电压 | Maximum excitation | 15V |
| 温度补偿范围 | Compensated temp range | -10~60℃ |
| 工作温度范围 | Operation temp range | -20~80℃ |
| 安全超载 | Safe overload | 150%F.S. |
| 极限超载 | Ultimate overload | 200%F.S. |
| 电缆线尺寸 | Cable size | φ4.8×4000mm |
| 防护等级 | IP Class | IP67 |
