博兰森B121 板式压力传感器
B121型板式压力传感器是一种带安装孔的负载力传感器，
专为板面压力机或在线压装应用而设计。
标准的B121板式压力传感器具有非常坚固的结构，
使用17-4不锈钢材料制成传感器本体，长度为200mm，宽度为140mm ,高度为30mm, 电缆为5mm外径极细柔，耐折弯电缆长度5mm。
可根据客户的不同应用需求，提供各种不同的信号输出。
该产品采用金属箔应变技术， 且博兰森工程师对各型负载压力传感器从设计上精打细磨提供其测量高精度。它的非线性度优于±0.1％。为了满足您的要求，
本款微型压力传感器产品可根据应用需求进行非标设计和定制。
特点与用途/Features & Applications、
高度低，变形量小
优质合金钢材料
可定制、防护等级：IP68
适用于各种小空间的测力，广泛应用于工业、研发等领域的测量和控制
Low profile，small deflection
Made of stainless steel
Customizabble,IP67 protec tion
Suitable for force measurement in limited spaces.Widely used for industrial measurement and control， R&D and other applications
安装尺寸/Mounting Dimension
参数 | Specifications | 技术指标/Technique |
额定容量 | Capacity | 10, 20,20,50,100kN |
输出灵敏度 | Rated output | 1.5±10%mV/V |
零点输出 | Zero balance | ±0.05 mV/V |
非线性 | Non-linearity | 0.1%F.S. |
滞后 | Hysteresis | 0.2%F.S. |
重复性 | Repeatability | 0.1%F.S. |
蠕变（30min） | Creep(30min) | 0.05%F.S. |
温度灵敏度漂移 | Temp.effect on output | 0.05%F.S./10℃ |
零点温度漂移 | Temp.effect on zero | 0.05%F.S./10℃ |
输入电阻 | Input impedance | 700±20Ω |
输出电阻 | Output impedance | 700±20Ω |
绝缘电阻 | Insulation | ≥5000MΩ/100VDC |
激励电压 | Recommended excitation | 5~15V |
最大激励电压 | Maximum excitation | 20V |
温度补偿范围 | Compensated temp range | -10~60℃ |
工作温度范围 | Operation temp range | -20~80℃ |
安全超载 | Safe overload | 150%F.S. |
极限超载 | Ultimate overload | 200%F.S. |
电缆线尺寸 | Cable size | φ5×5m |
材料 | Material | Alloy steel （合金钢） |
防护等级 | IP Class | IP66 |

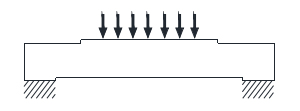

受力方式/Load Direction
配线图/Wiring Code
