什么是静态轨道衡?静态轨道衡概念又是什么呢?

2020-09-25



什么是静态轨道衡?静态轨道衡概念有是什么呢

静态轨道衡是铁路货物运输的主要在线检测大型设备,在冶金、制造、油化、矿山、仓储、铁路等企业普遍使用,其属非自动类衡器,准确度贸易结算用秤Ⅲ级(中准确度级),同等国际法制计量组织(OIML)国际建议R76- 1。计量方式为双向整车静态一次称重,标准轨距1435mm。静态轨道衡是我国法定强制管理计量设备,只有依法取得有效的生产许可证、修理安装许可证,才能开展轨道衡的生产制造、修理及安装。了解机、电类轨道衡的特点,交流其生产设计经验,介绍安装调试要求,对使用轨道衡的用户和生产企业及检定部门都是有益无害的。

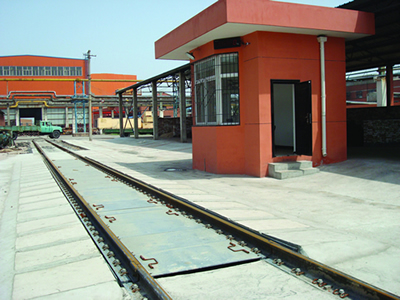

模拟、数字静态轨道衡案例图

机械、电子轨道衡的特性比对

静态轨道衡按工作原理传力方式分电子轨道衡和机械轨道衡两类,前者是称重传感器利用惠斯通电路采集力信号,按力大小成比例转化为模拟或数字量,由称重仪表显示称重量值,操作键盘自动记录称重结果。其特点为计量准确、分辨率强、速度快、自动化程度高、可远程信号传输联网管理、操作维修安装方便,是近十多年来发展推广的称重设备,现占轨道衡总量的85%以上。机械轨道衡靠杠杆原理对称重质量进行多级叠加杠杆比传递质量信号,司磅员操作大小游铊使计量杠杆平衡,主付标尺的数值相加读取称重量值,手工记录称重结果。其相对电子衡有传力可靠性差、准确度影响因素多、结构复杂、制造耗能大、操作容易产生误差、称重速度慢、修理安装不方便且费用高等诸多缺点。两类衡的型号特性见表1。表中“/”表示可选,如型号栏中100/150 表示最大称重100t 或150t。



静态轨道衡适用于称量精度要求高的场合,分为模拟、数字静态轨道衡。
称量方式:静态整车计量;
称量精度:静态满足《JJG781-2002<数字指示轨道衡检定规程>》要求。

名称型号规格工作原理取值方式准确度分度值kgkg
静态电子轨道衡GCS-100/150 13/14 1.435电阻应变仪表显示自动记录201
静态机械轨道衡GGT- 100/150 13 1.435杠杆人员操作手写记录20/502/5
